nRF52840 Dongle + Winshark でBTアナライザをSetupする

これまでBLEのアナライズはPCに市販機器とBT接続する場合はとても有効でした。これまで WinShark Adafruit ADA-2269 nRF51822搭載 Bluefruit LE SnifferWinShark で用していました。PCに差せばすぐ使えるので導入しやすいです。しかしBLE4.0までの対応です。今回開発ネタの BLE5.4nRF52840と、BLE5.2のAndorid端末を使います。Adafruit で試したところやはりアナライズに引っ掛からないようです。そこで nRF52840 Dongle をアナライザ化できるとのことで導入しました。その覚書です。

入手期間は1weekくらい。日本に在庫を持っているようです。在庫元はDigkeyでした。静電ビニールに型番が大きく印刷されたシールが貼られていてメーカの自身ありげな感じです。

PCに差すと赤いLEDがふんわり1秒程度で点滅します。これはBootloadrモードです。出荷時にBootloadrが書込んあるので、高価なデバッガインターフェイス無くてもプログラムの書込みが出来るようになっているわけです。

nRF Connect Desktop をインストール済みPCなら、以下のように仮装COMポートの割り当てを確認できます。

導入KIT: nRF Sniffer for Bluetooth LE をダウンロードします。登録等は不要です。なるほど Adafruit のプログラムも元々Nordic製だったのですね。

具体的に何を使って書込むのか、WEBページ、PDFドキュメントには明確に書いてありません。nRF Connect Desktop から、J-linkコマンド版から、nrfprogから、nrfutil からと複数の情報があり悩みます。同Dongleの場合は nRF Connect DesktopProgramer でOKです。 Bootloaderの書込みプロトコルは?と深読みしてしまいがちですが、Programer が同Donglebootloader に対応しています。少し古いバージョンでも大丈夫なようです。

尚、一度書込むとDongleの通常起動時はアナライザプログラムが起動します。WinSharkからのリクエストがないとLEDは何も点滅しないため、失敗したかと焦ります。bootloader は残っているので、起動したまま下図のRESETボタンを押す再びbootloader モードに移行します。USBに差しながら押すとかはナシです。(Zigbeeがそうだったような) 取説には「boot PINとGPIOを接続する」等の記載がみられましたが本操作だけていいようです。

WinSharkの基本セットアップ

導入KITのフォルダー内容をWinSharkコピーします。

Profileをインポートします。

基本コレでOKなハズですが、WinSharkDongleを認識しません。

Dongleを認識しない原因は、プログラム書込み後、Dongleの仮想COMがWindows標準用に代わってしたことによるものでした。以下のように修正します。これでDongle黄緑LED1が約0.5secで点滅を開始しました。

しかしWinSharkのインターフェイス一覧に、計測用LAN非接続の Windows8 32bit では表示され、Win10/Win11 64bitでは表示されない事象が発生です。WinShark編集->設定->Protcol->Bluetooth->BT LE LLをみると、 32bit版ではBLE5.0まで、64bit版ではBLE5.4までの対応となっているようで、32bit版では目的が達成できません。

導入KITPythonを使っているますが、そのインストール有無判定にWhereコマンドを使っています。以下12行目です。( py python もない場合スルーなのもいただけないですが… )

Windows10以降は、Microsoft Store 版のpython があり、py python をたたくとMicrosoft Store に飛ぶランチャーが仕込まれています。このため nrf_sniffer_ble.py がスルーされていました。びっくりです。紛らわしいので削除します。この後、正しく本家Pythonも入れて、環境変数のPATHを切ります。

しかしまだうまくいきません。nrf_sniffer_ble.py の処理結果を見たいので、 nrf_sniffer_ble.bat に手を入れます。リダイレクトでエラー出力を、Users\xxx\Appdata\Temp に記録し、エラーがあったらNotepadで開きます。こうすると何か問題が生じたらスルーせずに気づけます。

@echo off

set MYLOG=%TEMP%\nrf_sniffer_ble_bat.log
del /f %MYLOG%

rem Path to this batch file
set NRF_SNIFFER_BLE_PATH=%~dp0
rem Remove the "\" from the end of the path
set NRF_SNIFFER_BLE_PATH=%NRF_SNIFFER_BLE_PATH:~0,-1%

rem Activate virtualenv if present
if exist "%NRF_SNIFFER_BLE_PATH%\env\Scripts\activate.bat" call "%NRF_SNIFFER_BLE_PATH%\env\Scripts\activate.bat" 2> %MYLOG%

rem Find out if the launcher is installed and available
where py > NUL 2>&1
if %ERRORLEVEL% EQU 0 (
    py -3 "%NRF_SNIFFER_BLE_PATH%\nrf_sniffer_ble_win.py" %* 2>> %MYLOG%
) else (
    python "%NRF_SNIFFER_BLE_PATH%\nrf_sniffer_ble_win.py" %* 2>> %MYLOG%
)

if %ERRORLEVEL% NEQ 0 (
notepad %MYLOG%
)

以下エラーがでていました。option機能を追加インストールします。

警告(UNIXでは出ないのでしょうか?)も一応直して、Windows専用にリネームしときます。カッコ内は ¥¥ しないといけないようです。

これでDongle黄緑LED1が点滅を開始しましたが、WinSharkのメイン画面にインターフェイス名: nRF Sniffer for Bluetooth LE が現れません。

WinSharkの設定見直し4

仕方ないので nrf_sniffer_ble_win.py にトレースを仕込みます。 logging は仕込まれていましたが、logfileに落とすようになっていないので、132行目辺りに以下のコードを挿入、既存 logging インスタンスはlogger に置換。ログファイルはパスを渡すと面倒なのて固定です。

logger = logging.getLogger("nrf_sniffer_ble_win")
logger.setLevel(logging.INFO)
fl_handler = logging.FileHandler(filename="c:\\windows\\temp\\nrf_sniffer_ble_win_py.log")
logger.addHandler(fl_handler)

しかしいろいろいじっているうちにインターフェイス名が現れるようになりました。

ログしてみると RF52840とAndorid端末:MotoG32でためした約2Kbの244byte分割送信が見受けられました。

ようやくアナライズ環境が準備できましたが、新たなギモンが生じました。別記事に引き続きます。

AndroidでWindowsのGridVew的な表示を行うには

Androidで、WindowsのGridVew的な表示(HTMLでいうTable)を行う方法が、他記事にあまり見られなかったのでレポートします。他に良い方法があるのかもしれません …

  • TableLayoutTableRow、TextView を使う。
  • データ部はプログラムコードにて生成する。
  • ヘッダ部とデータ部で列幅は合せてくれない。
  • ヘッダ部の列幅の取得はうまくいかないため、データ部列幅は現物合せするしかない。
  • スクロールするには、ヘッダ用とデータ部用で TableLayout を分け、データ部用をScrollViewに載せる。
  • 格子線の描画はうまく行かなかった。res/drawable/*.xml に android:width=”1dp” を記述しても Table全体の外枠しか描画されず。


図にすると以下のように構成します。

xmlの記述例は、

		<!-- データ部。高さはmatch_parentとする -->
    <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:paddingLeft="16dp"
        android:paddingRight="16dp"
        android:orientation="vertical" >

		    <!-- 表題 -->
        <TextView
            android:id="@+id/editTextTextPersonName"
            android:layout_width="match_parent"
            android:layout_height="32dp"
            android:layout_marginTop="1dp"
            android:gravity="center"
            android:text="CAN Frames View"
            android:textSize="20sp"
            android:visibility="visible"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintHorizontal_bias="1.0"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

 		    <!-- ヘッダ部。高さを固定にする -->
        <TableLayout
            android:id="@+id/tblCANFramesHead"
            android:layout_width="match_parent"
            android:layout_height="35dp"
            android:layout_marginStart="1dp"
            android:layout_marginEnd="1dp"
            android:layout_marginBottom="1dp"
            android:gravity="top|left"
            android:padding="5dip"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent">

        	<TableRow android:id="@+id/viewHeader">
            	<TextView
                	android:layout_weight="2"
                	android:gravity="center_horizontal|center_vertical"
                	android:padding="1dip"
                	android:text="ID" />
            	<TextView
                	android:layout_weight="4"
                	android:gravity="center_horizontal|center_vertical"
                	android:padding="1dip"
                	android:text="TIME" />

             ・・・中略・・・

        	</TableRow>
        </TableLayout>

  		  <!-- データ部。高さはmatch_parentとする -->
        <ScrollView
            android:id="@+id/srcView"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:layout_marginStart="8dp"
            android:layout_marginLeft="8dp"
            android:layout_marginEnd="8dp"
            android:layout_marginRight="8dp"
            android:layout_marginBottom="76dp"
            android:scrollbars="vertical"
            app:layout_constraintBottom_toTopOf="@+id/tblCANFrames"
            app:layout_constraintEnd_toEndOf="@+id/tblCANFrames"
            app:layout_constraintHorizontal_bias="1.0">

            <TableLayout
                android:id="@+id/tblCANFrames"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:layout_marginStart="1dp"
                android:layout_marginEnd="1dp"
                android:layout_marginBottom="1dp"
                android:gravity="top|left"
                app:layout_constraintBottom_toBottomOf="parent"
                app:layout_constraintEnd_toEndOf="parent"
                app:layout_constraintStart_toStartOf="parent">

                <!-- ダミーData部 無いとコケる -->
                <TableRow android:id="@+id/viewData" >
                    <TextView
                        android:layout_weight="2"
                        android:gravity="center_horizontal|center_vertical"
                        android:padding="1dip" />
                    <TextView
                        android:layout_weight="4"
                        android:gravity="center_horizontal|center_vertical"
                        android:padding="1dip" />

                    ・・・中略・・・

                  </TableRow>
            </TableLayout>
        </ScrollView>
    </LinearLayout>


セル一つづつ生成していきます。ダミーデータ行は最後に削除します。以下コードです。

       TableLayout frameTbl = this.findViewById(R.id.tblCANFrames);

        for (int i = 1; i <= 64 ; i++) {
            TableRow tblRow = new TableRow(this);

            // CAN-ID
            TextView viewId = new TextView(this);
            viewId.setText("000");
            tblRow.addView(viewId, 0);

            ・・・中略・・・

            // DATA
            for (int j = 0, k = 3; j < CAN_DATA_BYTE_NUM; j ++, k ++) {
                TextView viewDat = new TextView(this);
                viewDat.setText("00");
                tblRow.addView(viewDat, k);
            }

            frameTbl.addView(tblRow, i );     // 行追加、Heightき変更不要
        }

        // ダミーデータを削除。
        // ※removeAllするとコケる。TableRow無しのTableLayoutをつくるとコケる。
        frameTbl.removeViewAt(0);


列幅は setPadding で以下のように調整します。

       // CAN-ID
       TextView viewId = new TextView(this);
       viewId.setText("000");
       viewId.setPadding(5,0,5,0); // <- 列幅調整
       tblRow.addView(viewId, 0);

Wordwrapが効いて複数行になってしまう列は、行数を強制します。

      // 受信TIME
      TextView viewTim = new TextView(this);
      viewTim.setText("00000000");
      viewTim.setLines(1);    // <- 1行に強制する
      viewTim.setBackgroundColor( bgclr[i%2] );
      tblRow.addView(viewTim, 1);

格子線描画はうまく行かないため、代わりに見易くするため1行毎に色替えします。

     // 一行を見やすくするため交互に色替え。
     int[] bgclr = new int[2];
     bgclr[0] = Color.rgb(0xFF,0xFF, 0x88);
     bgclr[1] = Color.rgb(0x88,0xFF, 0xFF);

     for (int i = 1; i <= CAN_FRAME_MAX_NUM ; i++) {
          TableRow tblRow = new TableRow(this);
          // CAN-ID
          TextView viewId = new TextView(this);
          viewId.setText("000");
          viewId.setPadding(5,0,5,0);
          viewId.setBackgroundColor( bgclr[i%2] ); // <-- 1行毎に色替え
          tblRow.addView(viewId, 0);

          ・・・後略・・・


レイアウトのみの実行結果です。

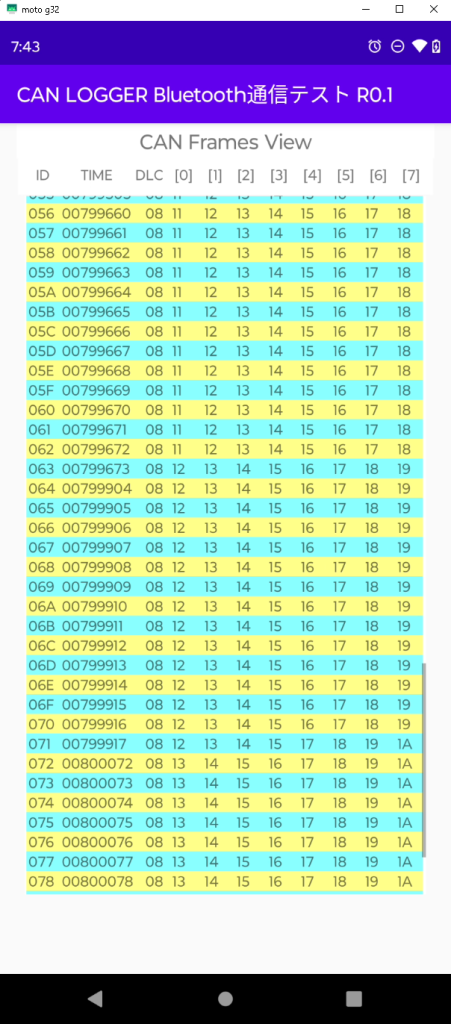

データ表示の実行結果です。 他記事で取り上げたNordic Bluetooth基板から、Bluetoothでテストデータを受信し、1sec周期でリアルタイム表示しています。端末はMotorola G32。予想よりスムーズです。以後課題としては等長fontにしないとズレます。

表示コードは初期と同じなので省略です。

Eclipceの設定/操作方法メモ【随時更新】

汎用/Open SourceのIDE Eclipseの設定/操作方法の覚え書きです。

以外ですが、Ctrl + “+”Ctrl + “-” が効きます。Ctrl + マウスホイール は効きません。

検索ヒストリ

検索ヒストリがなかなか便利。ただEclipceを再起動するとリセットされてしまいます。

ALT + Shift + Y がショートカットですがすぐに忘れます。バージョンによっては、メニュー[ソース]にあり。

宣言先等を次々に素早く参照できるのはGoodですが、元がどこだか分からなくなりがちです。その場合の戻るは以下です。

Vimの設定メモ【随時更新】

最強最速のエディタviのUNIX上以外用であるVim設定の覚書です。しかし vi を使っていると「懐かしい!」という方がまれにいらっしゃいます。

基本設定

お勧め基本設定は以下のとおりです。vim74\gvimrc を以下のように編集します。

set tabstop=4
" オートインデントな
set noai
set nu
set shiftwidth=1
set nosr
set vb	" ビープ音な
"Explore表示の設定(:Exでファイルリストが表示できる)
let g:explDetailedList=1 "詳細表
let g:explDateFormat="%Y.%m.%d-%H:%M:%S" "Date形
"make 関
set makeprg=nmake.exe
set makeef=.\\make.out

fileと同じディレクトリに、中間file ~、.un~ を作らない

お勧め基本設定は以下のとおりです。vim74\gvimrc を以下のように編集します。

set directory=$LOCALAPPDATA\temp
set backupdir=$LOCALAPPDATA\temp
set undodir=$LOCALAPPDATA\temp

モトローラSレコードの表示

  • こちらから srec.vim をD/Lし、vim74\vim74\syntax にCopy。
  • こちらから srec.vim をD/Lし、vim74\vim74\ftplugin にCopy。
  • vim74\vim74\filetype.vim に以下のエントリに、”*.mot” を追加。
" Moterola S record
au BufNewFile,BufRead *.s19,*.s28,*.s37,*.mot	setf srec
  • アドレスの少し色が薄いのでvim74\vim74\syntax\srec.vim を少し直す。左から3語句目がvim74\vim74\colors\選択しているColorマップ.vim 中の色付け部位名に対応しています。
  HiLink S1Addr		label
  HiLink S2Addr		label
  HiLink S3Addr		label

以下表示結果です。

日本語文字コードの確認と変換

文字コード確認は、

変換は、set fenc=shitf_jis もしくは set fenc=utf-8 。でも部分的に混在しているとうまくいかなかったような、、、

よく分からなくなるモトローラSレコードフォーマットまとめ

組込ソフトの開発現場では、モトローラSレコードを直接見たり、少し加工したりすることもしばしばです。その都度、,ネットをみたり、昔作ったツールのコードを見たり手間なので自分用に必要なことだけをまとめておきます。

レコードの種類

レコードレイアウトはより、まずレコードの種類で悩みます。

種類項目名説明
S0コメントROM書き用なら削除してよい。
コンパイラが吐いたものなら削除していい。
生産情報ょ埋込むユーザさんもいるのでたくさんある場合は注意。
S116bitアドレスデータS2、S3と混在もOK。並びは基本アドレスの昇順。
S224bitアドレスデータS1、S3と混在もOK。並びは基本アドレスの昇順。
S332bitアドレスデータS1、S2と混在もOK。並びは基本アドレスの昇順。
S4リサーブ
S516bitアドレスデータレコード数ほとんど見たことがない。
ROM読書き時は無視してもよい。
S624bitアドレスデータレコード数ほとんど見たことがない。
ROM読書き時は無視してもよい。
S7S3セグメントの末尾に付与される。ここのデータ数値は諸説あるようだが、ROM読書きでは使用しない。
チェックサムではない。
次セグメントのアドレスoffsetは、Intel Hexの方である。
S8S2セグメントの末尾に付与される。ここのデータ数値は諸説あるようだが、ROM読書きでは使用しない。
チェックサムではない。
次セグメントのアドレスoffsetは、Intel Hexの方である。
S9S1セグメントの末尾に付与される。ここのデータ数値は諸説あるようだが、ROM読書きでは使用しない。
チェックサムではない。
次セグメントのアドレスoffsetは、Intel Hexの方である。
その他全体のチェックサム行はない

レコードのフォーマット

まず vim の .mot 設定をSetupしましょう。詳しくはこちら。

S1レコード:

byte位置 1基点桁数内容
12レコードタイプ
32レコード長、16進、
データ長 ÷2 + 8
48アドレス、16進
13桁以降2~512データ、16進、データ長は最大255
後ろから2チェックサム,
0xFF – アドレス以降の2桁毎のバイナリ値の総和を256で割った余り

S2レコード:

byte位置 1基点桁数内容
12レコードタイプ
32レコード長、16進、
データ長÷2 + 12
412アドレス、16進
17桁以降2~512データ、16進、データ長は最大255
後ろから2チェックサム、上に同じ

S3レコード:

byte位置 1基点桁数内容
12レコードタイプ
32レコード長、16進、
データ長桁数÷2 + 16
416アドレス、16進
21桁以降2~512データ、16進、データ長は最大255
後ろから2チェックサム、上に同じ

読込み時は、

  • コンパイラによって、マイコンのアドレス範囲によって、S1、S2、S3 がごちゃ混ぜになる場合がある。(コンパイラ次第ではレコード種を指定すれば回避化可能)
  • コンパイラによって、レコードデータ長が統一されない場合がある。
  • コンパイラによって、ブランクが空く場合がある。(コンパイラ次第では出力アドレス範囲を指定すれば回避可能)

自ら生成する場合は、

  • 利用先システムよって、レコードデータ長が統一されないと異常動作する場合がある。
  • 利用先システムよって、ブランクあると異常動作する場合がある。
  • 利用先システムよって、データフラッシュやRAM領域など、アドレスが 0xFxxx xxxx で書かれたデータを読むと落ちる場合がある。(絶対アドレスとしてメモリ確保されてしまうと当然足りない…)

弊方では、モトローラSレコード、Intel Hex fileのROMデータ加工アプリケーションとAPIライブラリも開発しております。自社で作るのは面倒、時間がない、土台となるコードがないなどありましたら、こちらより気軽にご相談ください。

Nordic UART送信能力調査2: nRF52840 と Android端末間編

前回nRF52840 から Nordic UART で 約2Kbyteのデータを定期送信し、送信能力を調べてみました。公称2Mbpsのところが 1.7kbyteしか送信できないのはナゼでしょうか?

前回は Android 側で受信側で確認しました。送信するNordic側ではどうでしょうか? Nordicで計測用タイマを追加して経過時間を、デバッグトレースで出力してみます。送信側から時間が伸びているように見えます。

Nordic掲示板をみてみる

送信側になにかありそうなので、ヒントがないか Nordic 掲示板:DevZone を見てみます。参考になる投稿がありました

オプション設定で BLE_COMMON_OPT_CONN_EVT_EXT を有効にし、#define値 NRF_SDH_BLE_GAP_EVENT_LENGTH を 320 くらいにしてみろとのこと。.h を追うとこのデフォルト値は 5 でした。このパラメータは、BTの接続チェックの周期だそうです。短ければ接続応答性が良いがデータ転送量が短くなり、長ければ接続応答性が悪いがデータ転送量が増えるという理屈の模様です。

試してみましたが微妙です。

DevZone では50kB/秒まで上がったという投稿もあれば、効果がないという投稿もあります。 BLE Long Range を使うというメーカの解説も見受けれれます。 何分、Andoird側の要素もあります。その時々で他の通信やプログラムの動作状況は異なり、リソースを占有できないことは十分に考えられます。

以降、執筆中

Windows11 23H2にUPDATEできなくなった件

弊方の中古購入した富士通ESPRIMO Q556/R にて突然以下のような表示がでるようになりました。

Windows11 22H2 の期限迫っていることは理解しましたが、更新プログラムのチェック を押しても自動アップデートに進みません。別の Windows11のPCは、このようなことは無く、23H2 に勝手に更新されていました。 ナゼでしょう?

一先ずWindows11 22H2 のインストーラをダウンロードして実行してびっくりです。

現状を再確認します。23H2より Core i7-7700T がNGになったのでしょうか?

Windows11のCPU要件を再確認すると、Windows11 当初よりCore i7-7700 は非対応です。はてな?

あっ CPU換装したのを思い起こしました。元々はCorei 3-7100T でした。しかしコレが Windows11 の対象になっているかというと、、、

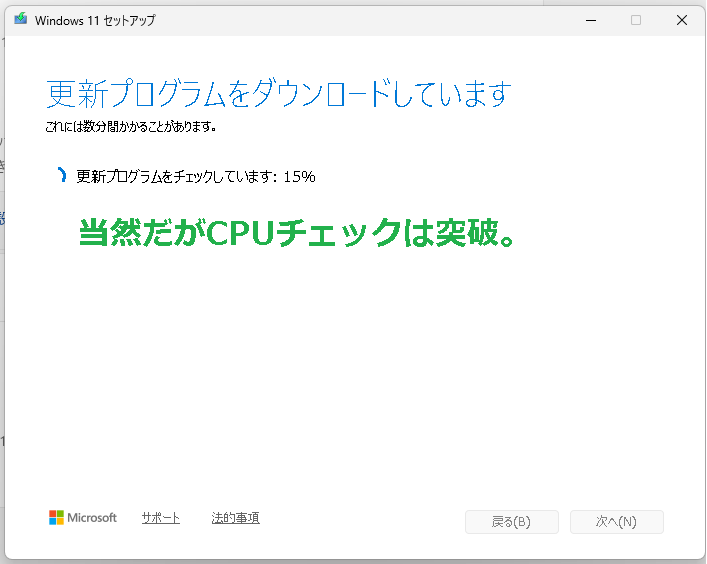

ネットを調べると、インストーラの CPU型番チェックの.dll を無効にして、インストールする方法があるようですね。業販だったので安心していたのですが、この方法で構築されたPCだったのかもしれません。これは想定外、開発環境も作り込んでいるので困った事態です。同じように困っている方もたくさんいらっしゃるんでしょうね、、、、

とはいうものの弊方も一度試してみます。appraiserrs.dll の中を空にした場合、普通に考えるとダイナミックリンク先のAPIが無いと何もカードしていないとアプリは異常終了します。Windows11のインストーラはdllを明示的ロードしてNGの場合 (LoadLibrary() APIで可能)をして、意図的にCPUチェックをスルーするロジックになっているといえます。 しかし、、、

考察するに、

  • 既にWindows11がインストールされているPCでは「appraiserrs.dll の中を空方式」 は、OS側がCPUチェックするため通用しない

とすると大型アップデート時は、毎回クリーンインストールが必要になりますね。これは大変だ。

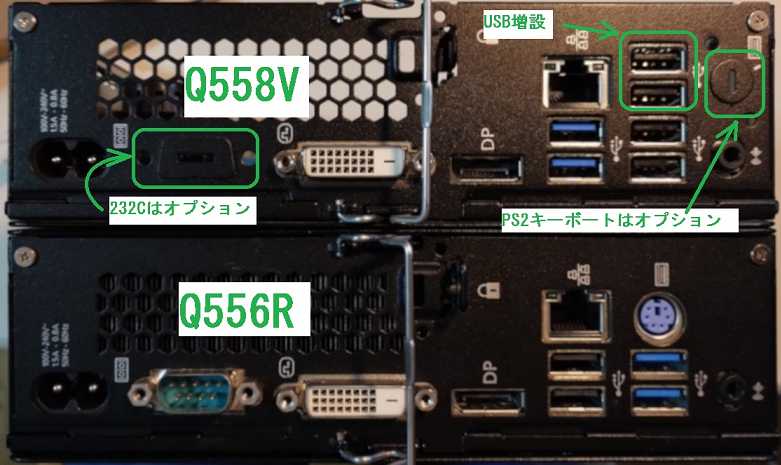

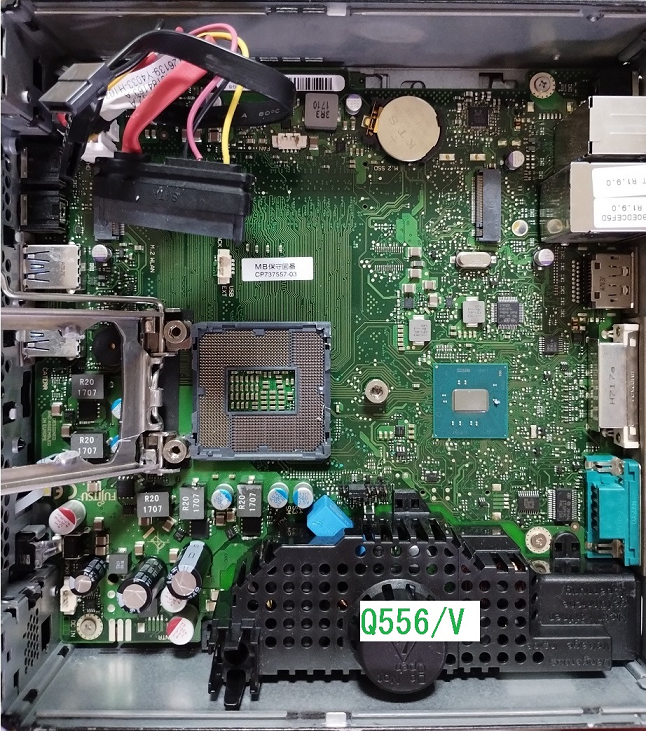

RS232C付きの小型PCは貴重です。Win11の対象となっている core i7 8700Core i7-7700T と同じFCLGA1151ソケットと公式サイトにも記載がありますが、よく調べると前者はFCLGA1151-V2と呼ばれソケットは共通ですがピン配置は異なり、動作互換は理論上も物理的にも無いとのことです。ソケットの違いはここにまとめてあるみたいです。助かります。

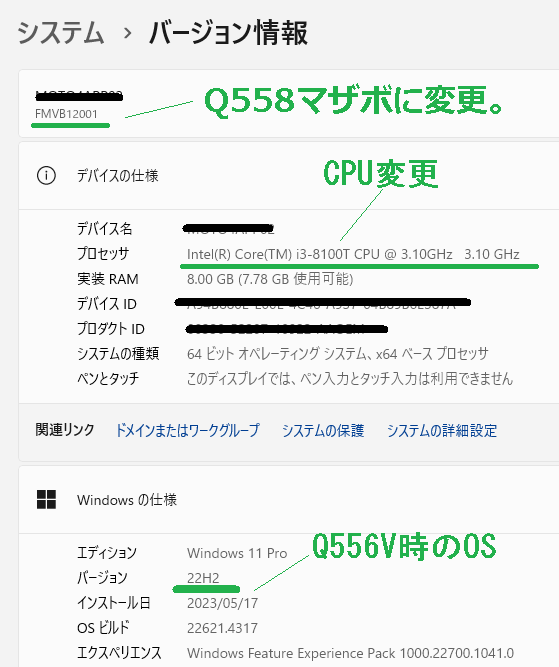

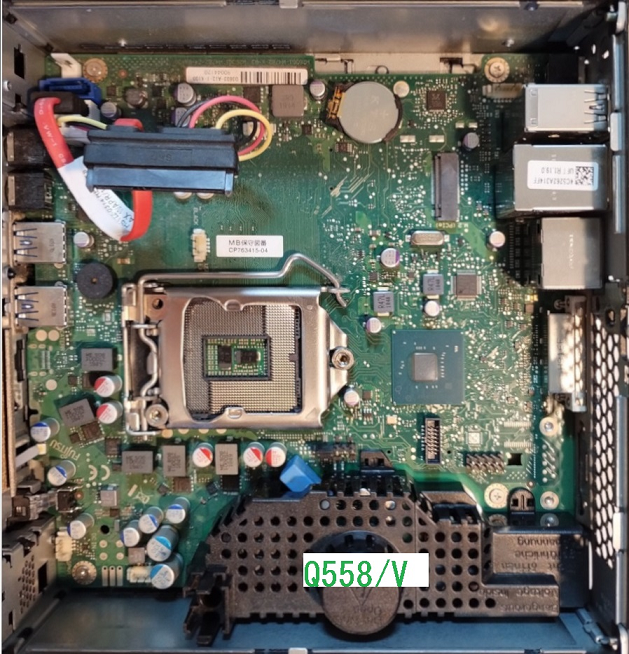

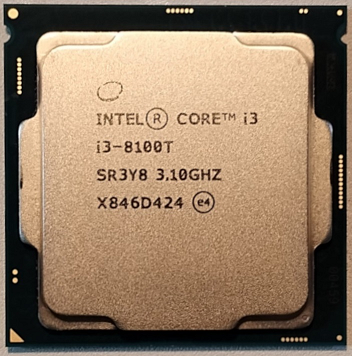

よく調べると Q556/R の後継Q558/Bcore i 9世代対応、Q558/V core i 8世代対応になっていますね。まさかこれを見逃していたとは考えにくいです。Q558 を検索するとQ556もヒットしやすいですので、Win11だからQ558と勘違いしたのかもしれません。

Nordic UART転送速度調査1: nRF52840 と Android端末間編

前回nRF52840 と Android端末間で、Nordic UARTの基本的な送受信を行いました。次にどのくらい実際に通信量を流せるか試します。Bluetooth5での公称通信速度は 2Mbps です。実際にそんなに出るわけありません。昔々、有線TCP/IPでも実効転送速度は一割でシステム設計するよう叩き込まれたものです。

BTマスターハードウェアnRF52840-DK
BTマスターVersion5.4
BTマスターIDESEGGER5.6 (デバッガ有効)
BTスレーブモトローラG32, 2.4Gz x 4 coe
BTスレーブVersion5.2
BTスレーブIDEAndroidSdtio 4.0 (デバッガ有効)
IDE用PC Windows10, Core i7 3.8GHz x 8 coe

通信方向マスタ → スレーブ
通信周期3 sec
1セットの通信量2,000 byte
通信1セットのパケット分割数8回
パケットサイズ244
パケット間隔スレーブ内で BLE_NUS_EVT_TX_RDY:次送信許可 イベント発生後、即時。

シーケンス全体:

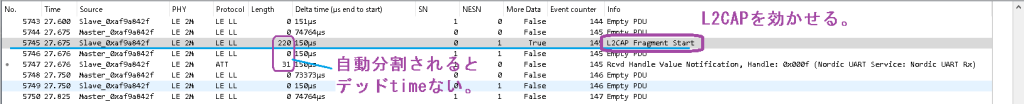

パケット間シーケンス:

スレーブ側で以下の計算を行い秒辺りの送信バイト数を画面表示する。

( 通信1セットの終了開始時刻(sec) - 通信1セットの受信開始時刻(sec) ) ÷ 通信1セットの受信Byte数

2MBpsで、1byte=10bit仮定し、200kbyte/秒すると、性能の1%しか達成していない。

少し予想はしていましたが、なぜこのような結果となるのでしょう? 引続き調査をしていきます。

横河オシロスコープDLM2024の導入memo

これまで弊方の開発では本気のオシロまでは必要ないかなと思いPCオシロ POS-4 を使用していました。一応4chで出先でも扱いやすい、日本製だし、低速のシリアル通信なら十分見れます。

しかし高速のシリアル通信やクロックの確認は難しいです。 そこで横河DLM2024を導入にした覚書です。10年前くらいのモデルです。もっと古いDL1740でもフルカラーだし十分ですがフロッピーはつらいです。オプションでロジアナ、オプション無でシリアル通信のByte変換解析(少し怪しい)があります。CAN解析もできるらしいですがオプションが必要かは不明です。

購入はメーカリース会社さんのリースアップ品です。丁寧に使用されていて、近々で校正ずみ、付属品もそろっていて半年保障ありです。中古計測器屋さんやヤフオクでも同じくらいの値段だったのでこの方が効率的かと思います。

ロギングも可能なDL750 + 波形モジュール4ch でも+数万円 でしたので悩みどころでしたが、持ち運びする場合を考慮してコンパクトな方にしました。

まずプローブ未接続で起動してみます。このモデルは初期状態が波形太く光るモードです。(用途は分かりません。後で波形フォーマットを変更します。)

機器スペックを表示してみます。

イーサがあるのでネットワークを設定します。本体でUtility -> NetWork -> TCP/IP から設定します。デフォルトはDHCPなので、OFFして固定IPを設定し、ping確認します。設定を反映するには本体を再起動が必要です。

続いて波形画像を取り出すため FTP 設定を本体で行います。FTP は FFFTP を使用します。本体への接続手順は以下のとおりです。本体側デフォルトユーザ設定は anoymous (パスワードは不要) です。

ブラウザからの波形表示もサポートされていましたが、Flash Player で作られており、現在のブラウザでは使用禁止のため以下のようになります。本体でWEB表示設定はOFFしておきます。(インターネットは介さないのでHyper-Vなど仮想環境からWindows7等からなら見れるかもしれません ) Ruffleという代替えプラグインもあるようです。(今度試す)

お試しでCAN生波形をみてみます。初期状態だとなぜか波形トレースがかかっており、一旦トレースクリアをします。波形がなまっているのでレコードレングスを4ch時の最大1.25Mにします。波形フォーマットも何故か破線設定になっているので、曲線か直線に変更します。

以上で、DLM2024 の導入が完了しました。電子コントローラの開発現場でも、トリガーくらいでオシロの機能を使いこなせていない場面もよく見受けられます。そのた機能の使い方もレポートしていきたいと思います。

Xperia Z4 TabletでFullバックアップを試す

セットアップ済み端末から、.ftf を再生成できればもしかすると… 気になって試してみたメモです。わかっていたことですが、root化できないとダメみたいです。

以下メニューがそれを示すのでしょうか? “Root access denid(拒否)“となりダメでした。

検索すると “Backup-TA” なるツールが見つかります。2010年代前半と古いものです。SUコマンド がないとダメでした。(しかしよくよくみると当ツールは Flash Tool に含まれているようです)

root化で検索すると “EASY Rooting Toolkit” が見つかります。これはソースコードだけでした。Android StduioNDK を追加し、make をかけます。コードが古く、#include漏れ、変数型不足、prototype宣言不足だらけでかなり修正しましたが Build できました。adb /data/local/tmp に転送し、実行しても無反応でした。(しかしよくよくみると当ツールは Flash Tool に含まれているようです)

これも実行ファイル、スクリプト、Superuser.apk 等を、adb /data/local/tmp に転送し実行するものでした。BusyBox(バイナリ結合コマンド)も転送しているので、bootバイナリにroot権限を埋込しそうです。しかし動作しますが成果は無しです。

あと実行するとウイルス検知されます。ヤバいやつです。


バックアップから .ftf 生成するには、root化が肝のようです。XDAで最新の手法を見ると、

  • boot loader をunlock
  • .ftf から .sin を展開し、boot.img を取出し。
  • Andeoid 上で、magisk のapkをインストール後、boot.img にroot権限を付与。
  • fastboot flash boot で、boot.img を書き込み。

実施するには実験用の SGP771 か SGP712 が必要ですね。
